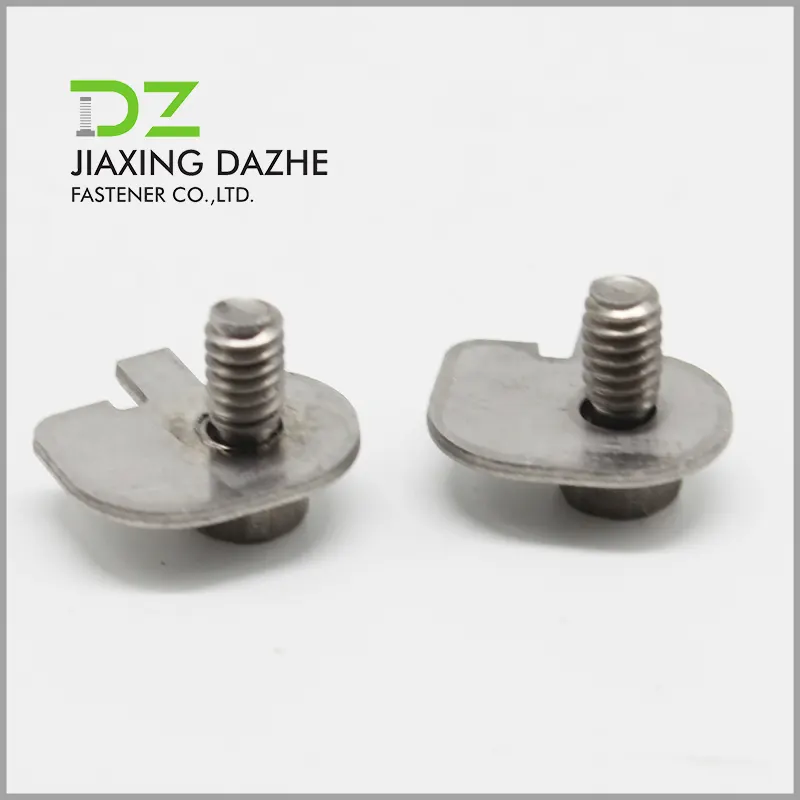

Для каких сценариев применения подходит винт с шестигранной головкой и фланцевой головкой?

1. Основные конструктивные особенности крепежа с шестигранной фланцевой головкой

Стандартные крепежные винты имеют независимую конструкцию головки, для которой часто требуются подходящие плоские шайбы или пружинные шайбы для увеличения площади контакта. Интегрированная конструкция фланца меняет традиционную логику сборки и образует сплошную прессующую поверхность непосредственно под шестигранной приводной головкой. Каждый сегмент конструкции имеет четкое функциональное расположение, которое вместе обеспечивает сохранение усилия зажима в условиях динамической нагрузки.

Точность изготовления определяет общее удобство использования. Контроль допусков по плоскостности фланцев и шагу резьбы обеспечивает стабильный эффект зажима при серийном производстве. Многие низкокачественные альтернативы имеют неровные поверхности фланцев, которые создают локальные точки напряжения и постепенно ослабляются после длительного воздействия вибрации. Инженеры должны проверить допуски размеров в соответствии с международными стандартами крепежа, прежде чем дорабатывать чертежи компонентов.

При проектировании структур соединений проектировщики могут упростить списки деталей, поскольку дополнительные компоненты шайбы больше не нужны. Упрощенные списки деталей снижают нагрузку на управление в производственных цехах и снижают риски отсутствия вспомогательных принадлежностей во время ручных или автоматизированных процессов сборки.

2. Основные варианты сырья и решения по обработке поверхности

Выбор материала зависит от влажности окружающей среды, химического воздействия, диапазона температур и материала подложки. Каждый сорт материала имеет определенные пределы механических свойств и антикоррозионных характеристик, которые должны быть согласованы с параметрами среды эксплуатации на начальном этапе проектирования.

Процедуры термической обработки одинаково важны для вариантов углеродистой и легированной стали. Процессы закалки и отпуска стабилизируют внутреннюю структуру материала и повышают устойчивость к пластической деформации при постоянном давлении зажима. Необработанные крепежные детали будут испытывать необратимую деформацию, когда нагрузка превысит предел упругости, что приведет к необратимой потере силы предварительного натяга.

3. Функциональные преимущества при сборочных операциях.

Эффективность сборки и надежность соединения — два основных показателя оценки промышленного крепежа. Структурные инновации, встроенные в этот крепеж, приносят множество практических преимуществ по сравнению с обычными комбинациями крепежных винтов.

• Уменьшенное количество компонентов: встроенный фланец исключает отдельные этапы установки шайбы в каждой точке соединения.
• Равномерное распределение давления: круглый фланец позволяет избежать локальных вмятин на поверхностях из мягкого металла или композитного материала.
• Улучшенные характеристики защиты от ослабления: увеличенная контактная поверхность увеличивает сопротивление трению против расшатывания при вращении, вызванного вибрацией.
• Упрощенная автоматизированная сборка: системы подачи обрабатывают отдельные элементы крепежа более стабильно, чем комбинированные комплекты винтов и шайб.
• Более аккуратный внешний вид: сплошной фланец создает однородную обработанную поверхность открытых корпусов оборудования.

В сборочных цехах, использующих автоматизированное завинчивающее оборудование, наблюдается явное улучшение непрерывности работы. Отдельные шайбы часто застревают внутри подающих направляющих, что приводит к частым простоям оборудования. Цельные конструкции крепежа эффективно сокращают непредвиденные простои на производственных линиях непрерывного действия.

При сборке деталей из тонкого листового металла обычные винты могут впиться в поверхность материала под действием момента затяжки. Широкий фланец распределяет нагрузку по большей площади и предотвращает проникновение листа или необратимую деформацию поверхности, защищая структурную целостность тонкостенных компонентов.

Винт с шестигранной головкой и фланцевой головкойчасто используется для проектов сборки тонких пластин, где внешний вид поверхности и структурная защита являются приоритетными для проектировщиков продукции. Инженеры часто выбирают этот компонент для сборки корпуса электронного блока вне помещений, где существует постоянная вибрация во время обычных рабочих циклов оборудования.

4. Типичные рабочие условия и размещение в отрасли

Различные отрасли промышленности предъявляют уникальные требования к долговечности, чистоте и постоянству размеров крепежных изделий. Разработчики компонентов должны обобщить характеристики нагрузки на окружающую среду, прежде чем утверждать спецификации крепежа для официального выпуска чертежей.

Каждая отрасль создает уникальные стандарты испытаний для проверки эксплуатационных качеств крепежных изделий. Испытания в солевом тумане, испытания на вибрационный цикл и испытания на термоциклирование являются общепринятыми методами проверки, позволяющими подтвердить, могут ли выбранные типы крепежных изделий соответствовать ожидаемому сроку службы оборудования. Данные испытаний должны записываться и использоваться на этапах пересмотра спецификации.

Изменение рабочей температуры вызывает тепловое расширение и сжатие между соединенными частями. Стабильная контактная поверхность, обеспечиваемая фланцем, помогает поддерживать эффективную предварительную нагрузку в диапазоне температурных колебаний, сводя к минимуму возможность образования зазоров между узлами сборки.

5. Сравнительный анализ с другими вариантами крепежных винтов.

Многие типы крепежа внешне похожи, но после установки имеют разные практические характеристики. Прямое сравнение уточняет граничные условия для каждого варианта и помогает предотвратить неправильный выбор спецификации при детальном проектировании.

Планировка помещения является одним из решающих факторов при выборе. Если монтажный зазор над точкой соединения очень узкий, увеличенный диаметр фланца может привести к помехам при установке. В таких случаях проектировщики должны перейти на обычные винты с шестигранной головкой и соответствующие комплекты шайб после пространственной проверки.

Передача крутящего момента создает еще одну четкую разделительную линию. Шестигранные внутренние приводные конструкции выдерживают более высокий момент затяжки по сравнению с головками с крестообразным шлицем или шлицем, что делает их пригодными для соединений, требующих точно контролируемых значений предварительного натяга.  Винт с шестигранной головкой и фланцевой головкойобеспечивает надежную передачу крутящего момента в сочетании со встроенным прижимным фланцем, образуя сбалансированное решение для работ по сборке резьбовых отверстий средней и тяжелой нагрузки.

6. Стандартные рекомендации по установке и точки контроля качества.

Высококачественные крепежные изделия не смогут достичь ожидаемых характеристик без стандартизированных процедур установки. Неправильные операции затяжки создают скрытые риски, которые постепенно проявляются после ввода оборудования в долгосрочную эксплуатацию.

• Подготовка резьбового отверстия: перед установкой необходимо полностью удалить остатки резьбы, чтобы избежать застревания резьбы инородными телами и получения ложных показаний крутящего момента.
• Калибровка динамометрического инструмента: регулярно проверяйте точность динамометрической отвертки, чтобы предотвратить недостаточное усилие зажима или повреждение резьбы из-за чрезмерного затягивания.
• Очистка поверхности: удалите масло, пыль и оксидные слои с контактных поверхностей для поддержания стабильного коэффициента трения во время затяжки.
• Управление смазкой резьбы: смазка изменяет характеристики трения; если применяется смазка, требуется регулировка целевого значения крутящего момента.
• Визуальный осмотр после затяжки: проверьте полный контакт фланца с подложкой, отсутствие видимого наклона или зазора между фланцем и сопрягаемой поверхностью.

Протоколы контроля качества должны охватывать входной контроль материалов, мониторинг сборки в процессе производства и проверку отбора проб готовой продукции. Ключевые элементы проверки включают целостность резьбы, плоскостность фланца, полноту покрытия поверхности и соответствие размеров указанным требованиям чертежа. Любая партия, демонстрирующая постоянные отклонения в размерах, должна быть изолирована и повторно проверена перед использованием на производственных линиях.

7. Часто задаваемые вопросы о крепежных винтах с фланцевой головкой

8. Найдите профессиональную поддержку по индивидуальному крепежу

Разработка прецизионных крепежных изделий зависит от стабильных производственных мощностей и строгого контроля качества. Техническим группам нужны поставщики, способные корректировать размеры, материалы и обработку поверхности в соответствии с уникальными требованиями сборки оборудования различных конструкций. Раннее техническое общение помогает избежать внесения изменений в проект после начала производства прототипа.

JIAXING DAZHE FASTENER CO., LTD.поддерживает стандартизированные производственные линии для различных серий крепежных винтов и поддерживает оценку технических чертежей для новых проектов механической сборки. Команды инженеров предоставляют предложения по параметрам, охватывающим выбор материала, обработку поверхности и исходные условия установки в соответствии с подробными описаниями рабочей среды, представленными проектировщиками.
