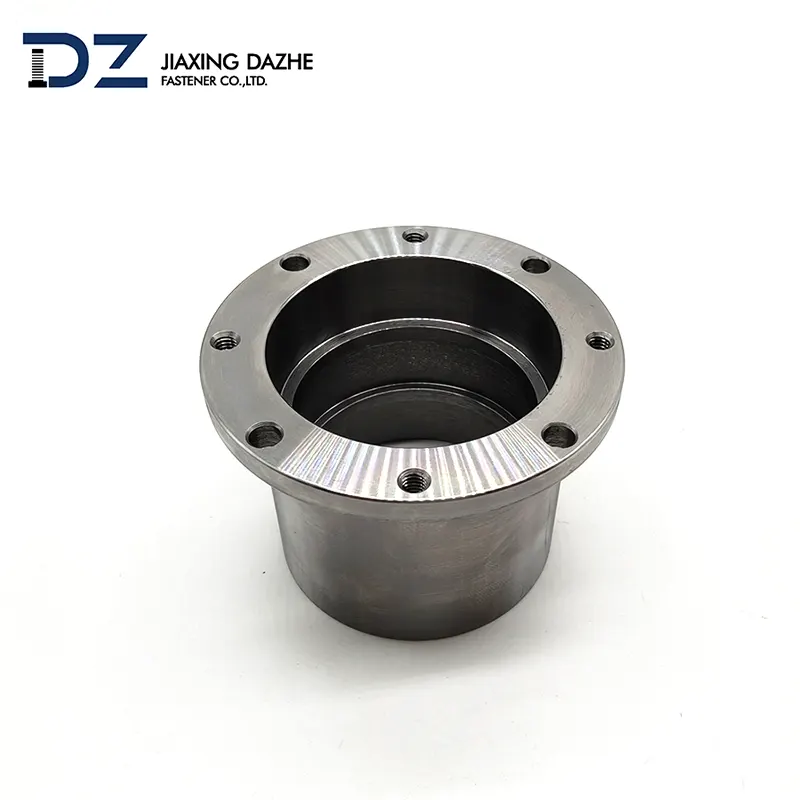

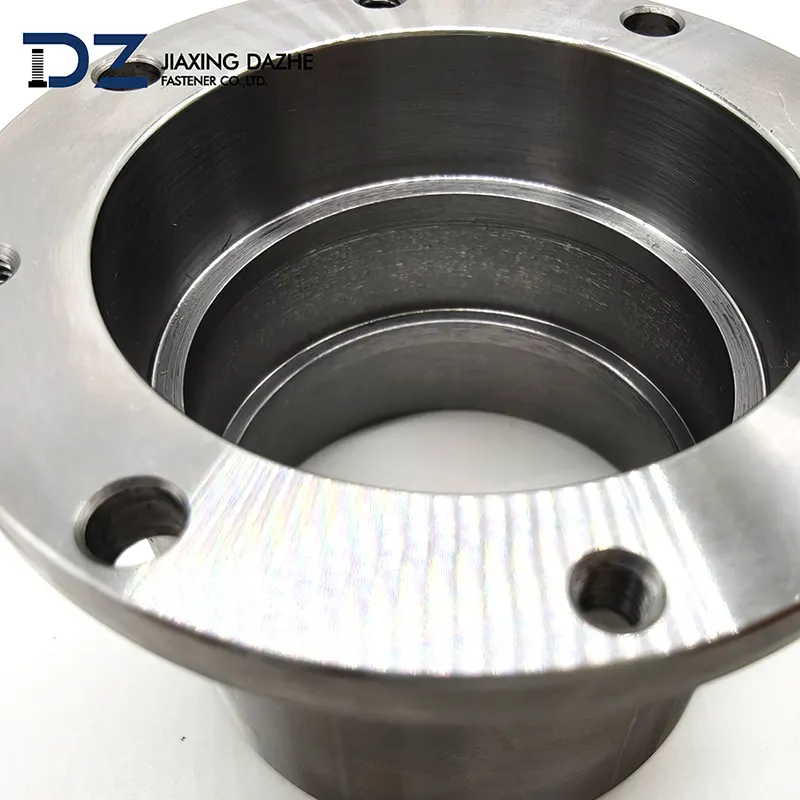

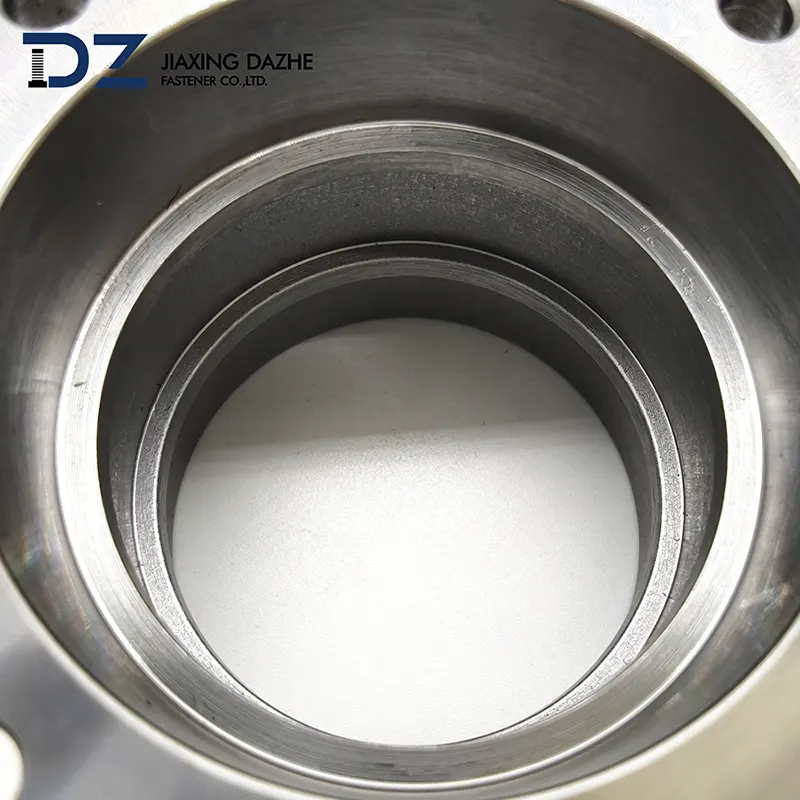

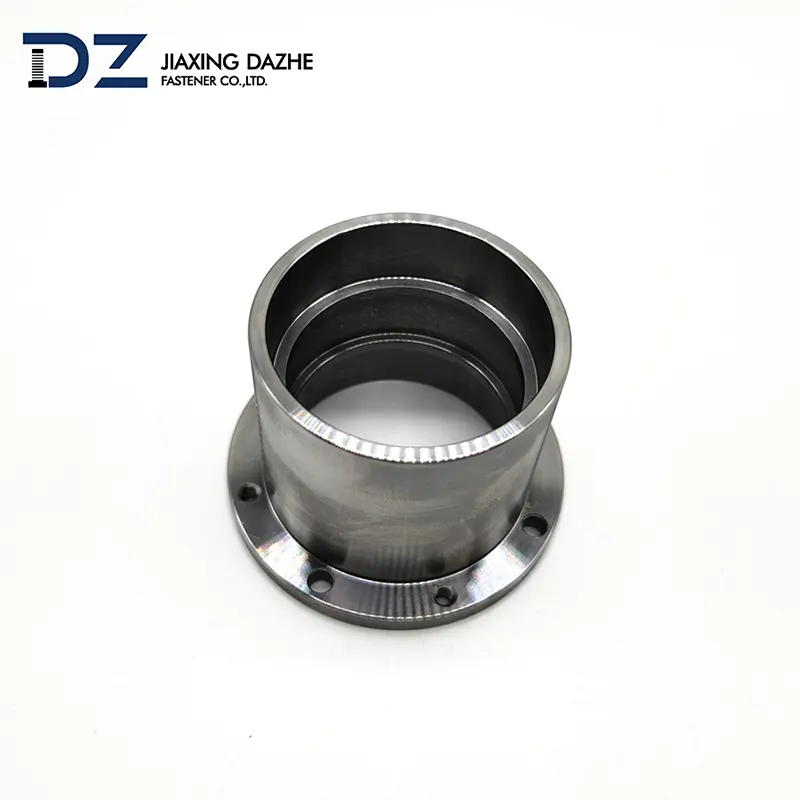

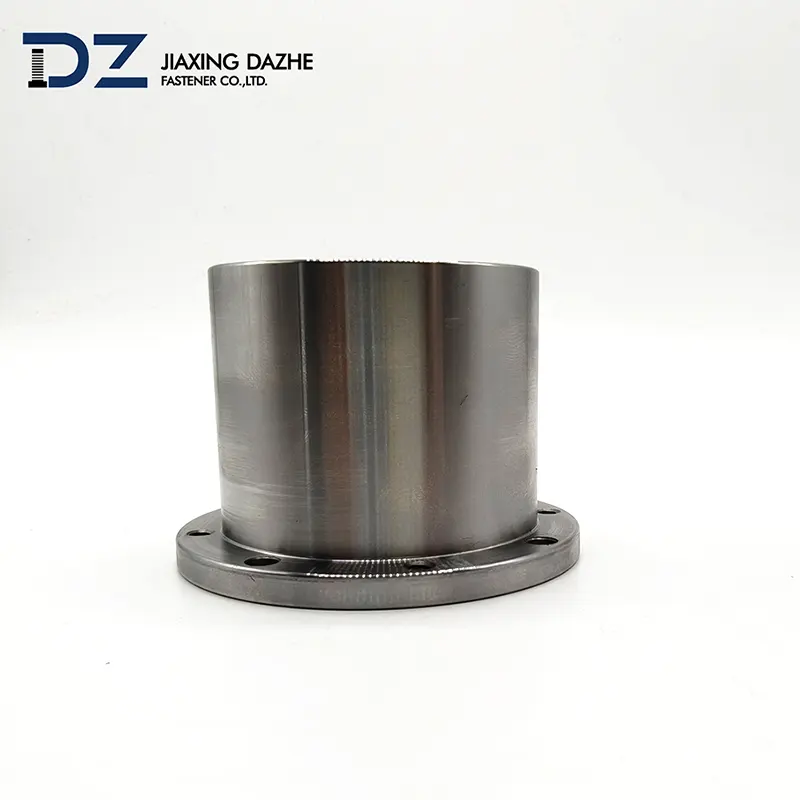

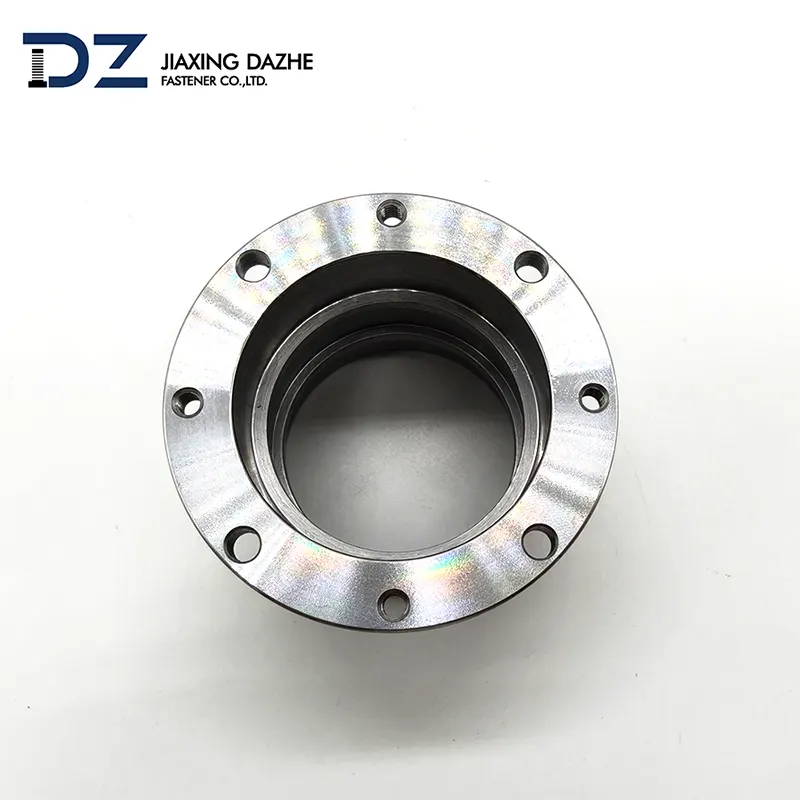

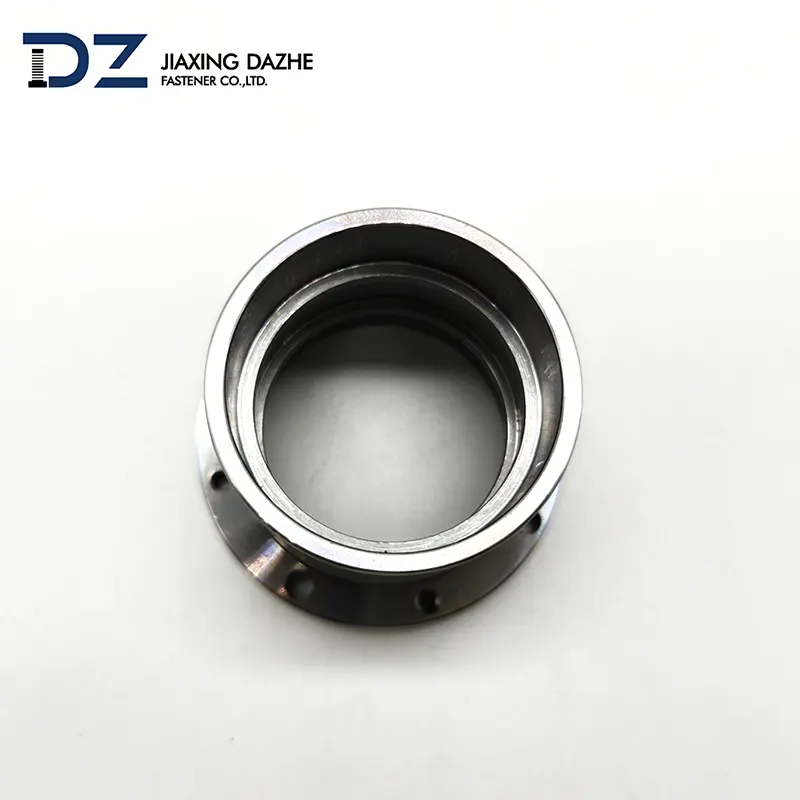

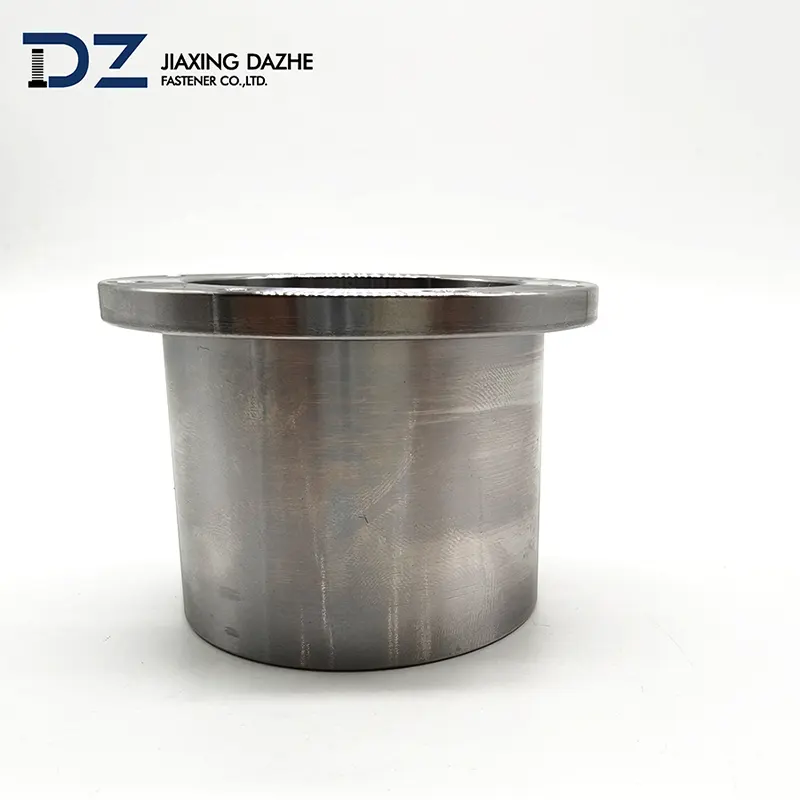

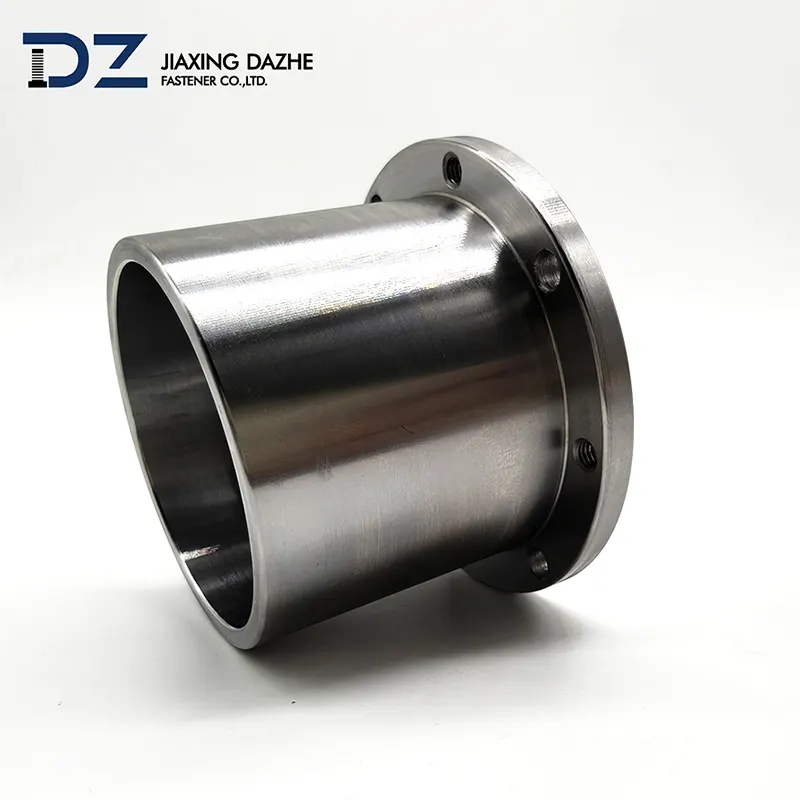

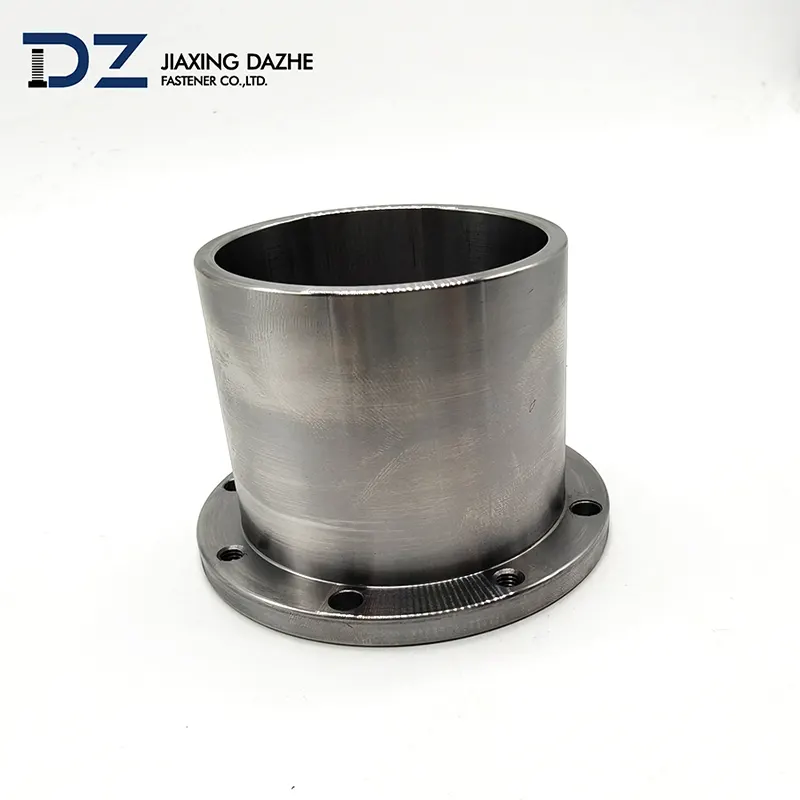

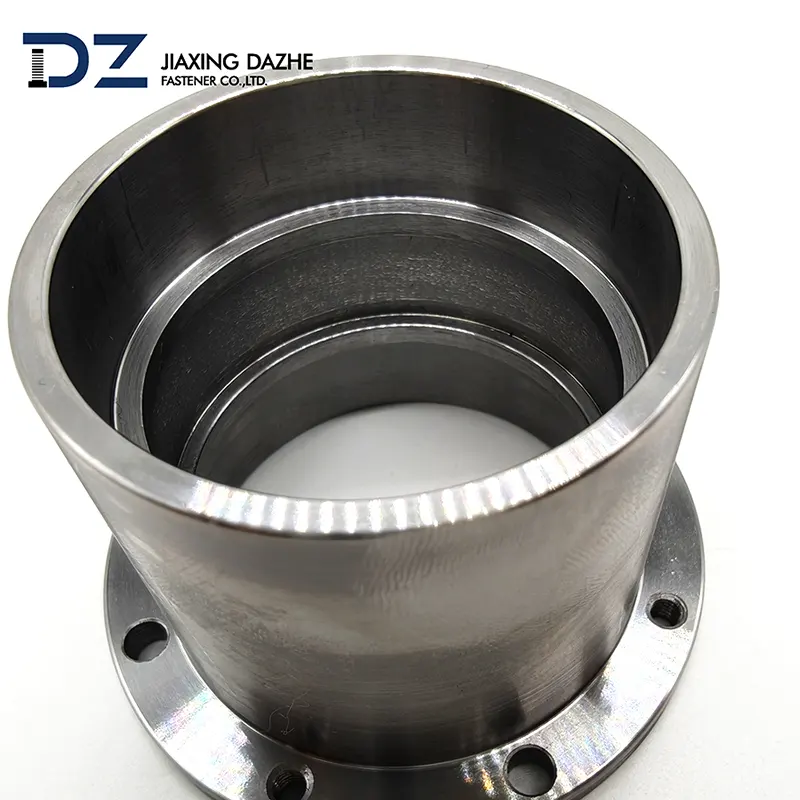

Детали, обработанные на станке с ЧПУ для уплотнений химической промышленности

1. Распространенные материалы для деталей химических уплотнений, обработанных на станках с ЧПУ.

Детали для химических уплотнений, обработанные на станках с ЧПУ, широко используются в условиях работы при высоких температурах, высоком давлении и агрессивных средах, а их материалы должны соответствовать строгим требованиям к коррозионной стойкости, устойчивости к высоким температурам, износостойкости и механической стабильности. Типичные металлические материалы включают нержавеющую сталь 304, 316L, дуплексную нержавеющую сталь 2205 и Hastelloy C276, которые выбраны из-за их превосходной стойкости к точечной коррозии, стойкости к щелевой коррозии и долговременной стабильности в средах кислот, щелочей, солей и органических растворителей. Неметаллические и конструкционные материалы в основном включают ПТФЭ, ПЭЭК, графит и композиты, армированные углеродным волокном.

ПТФЭ характеризуется низким коэффициентом трения, превосходной химической инертностью и широкой температурной адаптируемостью, что делает его предпочтительным материалом для статических и динамических уплотнительных компонентов. PEEK обладает высокой прочностью, высокой жесткостью, усталостной стойкостью и устойчивостью к высоким температурам, подходит для конструкций, подвергающихся высоким нагрузкам и высокоскоростным уплотнениям. Каждый материал должен соответствовать среде, температуре, давлению и форме движения уплотнительной системы, чтобы обеспечить общую производительность и срок службы уплотнительных деталей, обработанных на станке с ЧПУ.

2. Технические требования к станкам с ЧПУ для деталей химических уплотнений.

Обработка деталей химического уплотнения на станке с ЧПУ предъявляет строгие технические требования, ориентированные на точность размеров, качество поверхности, геометрические допуски и надежность уплотнения. Допуски на основные размеры обычно контролируются в пределах уровней точности IT6–IT7, а шероховатость соответствующей поверхности должна достигать Ra0,8–Ra0,4 мкм, чтобы обеспечить эффективную посадку и снизить риск утечек. Геометрические допуски, включая цилиндричность, округлость, перпендикулярность и плоскостность, строго ограничены, чтобы избежать отклонений сборки и неравномерного напряжения.

На всех поверхностях, обработанных на станках с ЧПУ, не должно быть заусенцев, трещин, следов от инструментов и пор, а также требуется удаление заусенцев, очистка, пассивация или обработка поверхности для соответствия гигиеническим и антикоррозионным стандартам. Для герметизации сопрягаемых поверхностей необходимы неразрушающие испытания, такие как контроль размеров, испытание на твердость и испытание под давлением для проверки соответствия конструкции и условиям работы. Технические требования также включают согласованность материалов, отслеживаемость обработки и взаимозаменяемость узлов для обеспечения стабильной работы в экстремальных условиях работы.

3. Трудности обработки при обработке на станках с ЧПУ компонентов химического уплотнения.

Обработка деталей химического уплотнения на станке с ЧПУ сталкивается со многими трудностями из-за специальных материалов, высокой точности и сложной конструкции. Во-первых, труднообрабатываемые материалы, такие как Hastelloy, PEEK и PTFE, обладают высокой твердостью, высокой ударной вязкостью или низкой теплопроводностью, что вызывает сильный износ инструмента, налипание стружки и деформацию обработки, требующие специальных инструментов, систем охлаждения и оптимизированных параметров резания. Во-вторых, тонкостенные конструкции, небольшие канавки и узкие уплотнительные поверхности склонны к вибрации, деформации и смещению размеров во время обработки на станках с ЧПУ, что предъявляет высокие требования к планированию траектории инструмента, методам зажима и стабильности обработки.

Кроме того, требования к высокой точности поверхности и допускам затрудняют единовременное формование, часто требующее получистовых, чистовых и даже шлифовальных процессов, что увеличивает сложность и стоимость обработки. Сложные трехмерные изогнутые поверхности и уплотнительные конструкции специальной формы требуют высокопроизводительного оборудования с ЧПУ и профессиональных возможностей программирования, и любое незначительное отклонение может привести к выходу уплотнения из строя. Таким образом, обработка деталей химических уплотнений на станке с ЧПУ представляет собой сложную задачу, связанную с характеристиками материала, контролем точности и технологией процесса.
